Descripción
Características

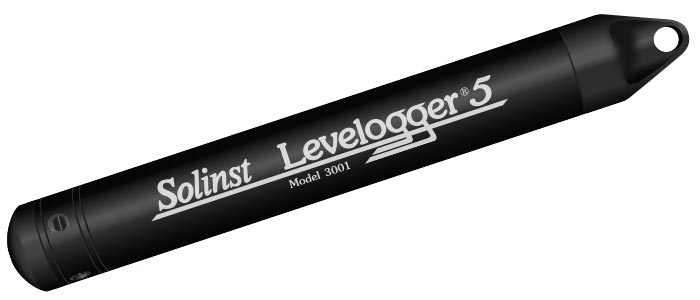

El Levelogger 5 mide la presión absoluta utilizando un sensor de presión Hastelloy®, que ofrece alta resolución y una precisión de 0.05% FS. Las lecturas son estables en condiciones de presión y temperatura extremas. El sensor Hastelloy puede soportar una sobrepresión 2 veces mayor al rango y sin ocasionar daño permanente. Combinado con el revestimiento duradero por dentro y por fuera, el Levelogger 5 tiene una alta resistencia a la corrosión y la abrasión en ambientes hostiles.
El Levelogger 5 utiliza un diseño de caja Faraday, que lo protege contra subidas de tensión o picos eléctricos causados por rayos o equipos de bombeo. Su diseño duradero de bajo mantenimiento, alta precisión y estabilidad, hacen del Levelogger 5 el instrumento más confiable para el registro continuo y a largo plazo del nivel del agua.
Funciones mejoradas
- Mayor estabilidad para la comunicación: interface óptica de un solo ojo, más fácil de limpiar, más resistente a rayaduras.
- Mayor capacidad de memoria: 150.000 conjuntos de datos.
- Diseño más fuerte y robusto: o-rings dobles para una mayor protección contra fugas.
- Mejor sensibilidad del termistor: RTD de platino mejorado.
- Protección superior en entornos hostiles: revestimiento resistente a la corrosión y la abrasión, por dentro y por fuera del cuerpo del Levelogger.
- Levelogger Software mejorado: utilidad de diagnóstico mejorada para “autopruebas” para el usuario proactivo.
El Levelogger 5 cuenta con una interface óptica lisa de un solo ojo, que permite una limpieza fácil y una comunicación más confiable y rápida. Con un dispositivo USB de Solinst, incluido el nuevo Lector de Campo 5 y el Levelogger software para PC, las velocidades de programación y descarga de datos son de 57.600 bps.
Funcionamiento
Comunicación flexible
El software Levelogger está optimizado, lo que facilita la programación de los dataloggers y la visualización y compensación de datos en la oficina o en el campo. La compensación de datos se simplifica; se pueden compensar barométricamente varios archivos de datos a la vez.
El Levelogger 5 App Interface permite la comunicación con sus Leveloggers en el campo mediante una conexión Bluetooth® entre sus Levelogger y el App de Solinst en su dispositivo inteligente (teléfono o tableta). También es una opción el DataGrabber 5 que es una unidad de transferencia de datos USB para usarse en el campo.
Las opciones de monitoreo remoto incluyen el LevelSender 5, un dispositivo simple y compacto que encaja perfectamente en un pozo de 2” de diámetro; también están disponibles los sistemas de telemetría STS 5 y el enlace de Radio Remoto RRL 5. Además, los registradores de datos de la serie Levelogger 5 son compatibles con SDI-12.
Programación del Levelogger
La programación de Leveloggers es extremadamente intuitiva. Simplemente conéctelo a una PC mediante un lector óptico (Lector de Escritorio 5 o Lector de Campo 5) o un cable de interface para PC. Utilice una sola pantalla para completar la información de su proyecto y seleccionar la frecuencia de muestreo. Las plantillas de configuración se pueden guardar para ser reutilizadas posteriormente.
El reloj del Levelogger puede ser sincronizado con el reloj de la computadora. Existen también opciones para iniciar inmediatamente, o iniciar y detener el Levelogger a futuro. El porcentaje de vida de la batería y la cantidad de memoria libre se indican también en la pantalla de inicio.
Los levelogger pueden también ser programados con el método de muestreo o registro de datos, así como con las opciones de iniciar y detener a futuro, utilizando el Solinst Levelogger App en su dispositivo inteligente.
Descarga, vista y exportación de datos
Los datos son descargados a la PC con un clic en el icono en la pantalla principal. Hay múltiples opciones para descarga de los datos, incluyendo la opción de “Pegar Datos (Append Data)” y “Todos los Datos (All Data)”. El software también permite ver los datos en formato de grafico o cuadro, usando la opción de “Vista en Tiempo Real”.
Los datos de niveles son automáticamente compensados por temperatura y el dato de temperatura también es descargado. La compensación barométrica de los datos del Levelogger se realiza en la opción de Asistente de Datos, donde también se puede utilizar la opción de ajuste manual de los datos, entre ellos elevación, densidad y ajuste por eficiencia barométrica.
El software permite una fácil exportación de los datos a hojas electrónicas o bases de datos para un posterior procesamiento por parte del usuario.
El Levelogger Solinst App también le permite visualizar y salvar en la opción de “tiempo real” o bien, almacenar los datos directamente en su dispositivo inteligente.
Aplicaciones
Aplicaciones
- Caracterización de acuíferos: pruebas de bombeo, pruebas slug, etc .
- Monitoreo de cuencas, zona de recarga y descarga, almacenamiento de acuíferos .
- Aforos de corrientes de agua, lagos y manejo de embalses (reservorios) .
- Medición de las fluctuaciones de mareas.
- Monitoreo de pantanos y picos de escorrentía por aguaceros.
- Abastecimiento de agua y niveles de tanques.
- Manejo de aguas de minas y lixiviados de rellenos sanitarios.
- Monitoreo a largo plazo de pozos, cuerpos de agua superficial y ambientes costeros.
Ventajas
El Levelogger 5 mide la presión absoluta (presión del agua + presión atmosférica) expresada en pies, metros, centímetros, psi, kPa, o bar.
El método más preciso para obtener los cambios del nivel del agua, es compensar las fluctuaciones de la presión atmosférica usando un Barologger 5, ahorrando tiempo en el proceso de compensación.
El Barologger 5 se coloca por encima del mayor nivel de agua, en un sitio específico. Un Barologger puede usarse para compensar todos los Leveloggers instalados en un radio de 30 km (20 millas) y/o con una diferencia no mayor a los 300 m (1000 ft) de elevación entre ellos.
La herramienta de asistente de Compensación de Datos en el software Levelogger, automáticamente realiza la compensación de los datos, sincronizando los archivos de datos del Barologger y del Levelogger del sitio.
El Barologger 5 usa algoritmos de presión basados en aire más que en presión de agua, brindando una mayor precisión.
La información barométrica registrada puede ser muy útil para ayudar a determinar la influencia barométrica retrasada y/o la eficiencia barométrica en el acuífero en monitoreo.
El Barologger 5 registra presión atmosférica en psi, kPa o mbar. Cuando se compensan sensores sumergidos como el Levelogger 5, Edge, Gold o Junior, el Software Levelogger puede reconocer el tipo de Levelogger y compensar usando las mismas unidades encontradas en el registro del sensor sumergido (p.ej. pies o metros). Esto hace del Barologger 5 compatible con versiones anteriores de sensores.
FAQ
¿Cuál es la diferencia entre Levelogger y Barologger?
Levelogger mide la presión absoluta (presión de columna de agua + presión barométrica) en continuo. Las funciones del Barologger son parecidas a las del Levelogger, pero se utiliza en la superficie del agua grabando la presión atmosférica, para que los datos grabados por el Levelogger sean barométricamente correctos. Este último, puede compensar todos los Leveloggers en un radio de 30km, con variaciones de menos de 300 m de elevación.
¿Cómo seleccionar el rango correcto de presión del Levelogger?
La elección del rango de presión, depende en gran medida del nivel de agua y profundidad deseados. Sin embargo, la selección debería estar basada en la máxima fluctuación del nivel de agua.
¿Cómo tener la certeza de estar utilizando la versión más actualizada de software y firmware?
El software y firmware más actualizados están disponibles para descargar en la página web de Solinst. Para ver la última versión de dicho software y firmware, o bien se puede mirar de vez en cuando en la web, o bien podemos registrarnos en la página de las descargas, y recibiremos una notificación con cada nueva actualización.
Adicionalmente, si se utiliza el Software del Levelogger a partir de la versión 4.0.1, en un ordenador con conexión a internet, recibirá automáticamente los comunicados de las novedades. Clicando en el mensaje de la notificación, se dirigirá a la página para poder descargarla la actualización.
¿Tengo que pagar para el Software y Firmware?
No, si se registra en la página de las descargas, recibirá automáticamente la notificación de las actualizaciones.
¿Cómo tengo que actualizar el Software?
Descargando, de forma gratuita, las nuevas versiones de la web de Solinst.
¿Cómo actualizar el Levelogger Firmware?
El Software del Levelogger viene equipado con una opción para la actualización de Firmware. Siempre que se tenga la última versión de Software, utilizando esta opción se puede descargar la nueva versión de Firmware.
